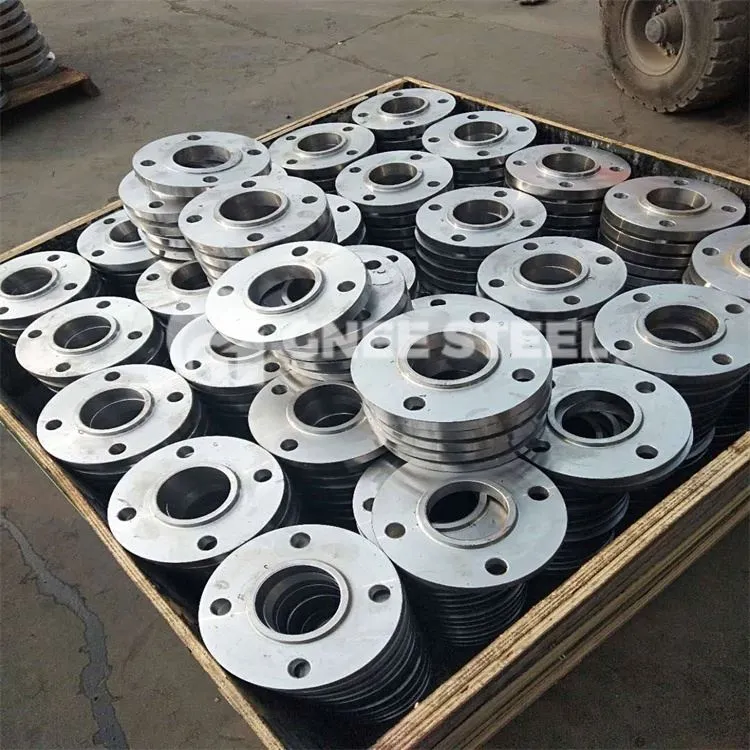

فلنج فولاد کربنی

فلنج قطعه ای دیسکی شکل است که در لوله کشی رایج است و در آن از فلنج ها به صورت جفت استفاده می شود.

ارسال درخواست

چت کن

معرفی محصول

در لوله کشی، فلنج عمدتا برای اتصال خطوط لوله استفاده می شود. در خط لوله ای که نیاز به اتصال دارد، به طور مختلف یک قطعه فلنج را نصب کنید، خط لوله فشار کم می تواند از فلنج ابریشم متصل شود، بیش از 4 کیلوگرم از فلنج جوشکاری فشار استفاده کند. واشر بین دو تکه فلنج اضافه شده و سپس محکم پیچ می شود. فلنج ها برای فشارهای مختلف ضخامت های متفاوتی دارند و از پیچ و مهره های مختلفی استفاده می کنند.

استانداردها	ANSI، JIS، DIN، EN1092-1، UNI، BS4504، SABS1123، AS2129، GOST-12820
بعد، ابعاد، اندازه	ANSI B 16.5, BS 1560. BS 10, IS 6392, B{5}}.1 NPT, API, DIN, JIS. MSS SP 44
مواد	ASTM A105، ASME A105 ASTM A266 GR.1، GR.2، GR.3، GR.4 ASTM A350 LF1، LF2 CL1/CL2، LF3 CL1/CL2 ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70
کلاس	150#, 300#, 400 #, 600#, 900#, 1500# & 2500#
اندازه	1/2 اینچ NB تا 24 اینچ NB.
ضخامت دیوار	SCH.10، 20، 30، 40، 80، 120، 160، STD، XS، XXS.
فرم	فلنج های لغزنده – SORF، فلنج های گردن جوش – WNRF، فلنج های جوش سوکت – SWRF، فلنج های کور – BLRF فلنج های اتصال لبه دار، فلنج های پیچی، فلنج های گردن جوش بلند، فلنج های کاهنده، فلنج های عینک، فلنج های اتصال حلقه ای

استانداردها / انواع و کلاس فشار فلنج فولاد کربنی:

ASME/ANSI B 16.5	فلنج رزوه ای، فلنج مفصلی نوع حلقه، فلنج کور، فلنج گردن جوشکاری، فلنج روی فلنج، فلنج کور توپی بالا، فلنج جوش سوکت، فلنج مشترک لبه
کلاس فشار	150, 300, 400, 600, 900, 1500, 2500
ASME/ANSI B 16.47	فلنج کور [سری A و B]، فلنج گردن جوش
کلاس فشار	75, 150, 300, 400, 600, 900
ASME/ANSI B 16.36	فلنج روی فلنج، فلنج گردن جوشکاری، فلنج رزوه ای
کلاس فشار	300, 400, 600, 900, 1500, 2500
فلنج های DIN	DIN 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2632, 2632, 2636, 2632, 2636, 2632
کلاس فشار	پ.ن 6 تا 100 پ.ن
BS 4504 SEC 3.1	فلنج گردن جوشکاری، لغزش توپی روی فلنج، فلنج رزوه ای توپی، فلنج انتهایی لوله، فلنج صفحه، فلنج صفحه شل، صفحه شل با فلنج گردن جوش، فلنج خالی
کلاس فشار	PN 2.5 تا PN 40
BS 4504 [بخش 1]	فلنج صفحه، صفحه شل با یقه جوش روی صفحه، فلنج خالی، فلنج گردن جوشکاری، رزوه توپی لغزشی توپی
کلاس فشار	PN 2.5 تا PN 400
BS 1560 BOSS	فلنج کور، فلنج باس پیچ دار، فلنج گردن جوشکاری لبه دار، فلنج جوش سوکت، فلنج لغزنده
کلاس فشار	150, 300, 400, 600, 900, 1500, 2500
BS10	فلنج کور، فلنج گردن جوشکاری، فلنج لغزنده صفحه، فلنج باس پیچ، فلنج باس لیز
جدول	D, E, F, H
