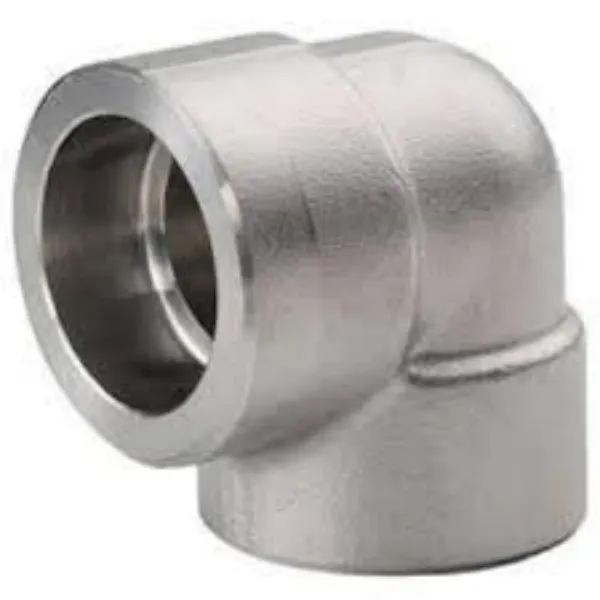

زانو جوش سوکت
زانویی جوش سوکت فورج ASME B16.11 در 90 درجه و 45 درجه موجود است که برای اتصال لوله ASME به اتصالات یا شیرها با جوش فیله سیل استفاده می شود. وزن به دلیل ابعاد کوچک سبک است. و دارای ویژگی های مختلفی مانند قابلیت اطمینان، دوام و دقت ابعادی است. 3 درجه بندی فشار وجود دارد که کلاس 3000، 6000 و 9000 است.
زانویی کلاس 3000: برای استفاده با لوله فولادی Sch 80.
زانویی کلاس 6000: برای تطبیق با لوله فولادی Sch 160.
زانویی کلاس 9000: برای اتصال با لوله فولادی Sch XXS
اتصالات جوش سوکت از خانواده اتصالات آهنگری فشار قوی هستند که فقط همراه با ANSI Pipe استفاده می شوند و در همان محدوده اندازه موجود هستند.
با وجود اینکه شباهت هایی بین شکل دو جوش وجود دارد، اما همچنان جوش سوکتی با جوش فیله تفاوت دارد.
مشخصات اتصالات جوش سوکت ASME B16.11
| شکل | اتصالات مستقیم و کاهنده |
| محدوده اندازه | 1/8 "- 4" / DN6 - DN100 |
| رتبه بندی فشار | کلاس 3000 پوند، 6000 پوند، 9000 پوند |
| استاندارد | ASME B16.11، BS3799 |
| فولاد کربن | ASTM A105 / A105N، ASTM A350 LF2/LF3، A694 F42 / 46 / 56 / 60 / 65 |
| فولاد آلیاژی | ASTM A182 F11 ٪2F F12 ٪2F F5 ٪2F F9 ٪2F F91 ٪2F F92 ٪2F F22 |
| فولاد ضد زنگ | ASTM A182 F304٪2f304L٪2f304H٪2c F316٪2f316L٪2c F310S٪2c F317٪2c F347٪2c F904L |
علامت گذاری و بازرسی زانویی جوش سوکت گالوانیزه
پکیج اتصالات زانویی جوش سوکت
تمام زانوهای SW را در کارتن بسته بندی کنید.
برچسب روی تمام کارتن ها بچسبانید.
کارتن ها را در جعبه چوبی قرار دهید.
علامت حمل و نقل را روی جعبه چوبی بگذارید.
ابعاد زانو جوش سوکت ASME B16.11
| Dn | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| خیابان | دقیقه | خیابان | دقیقه | خیابان | دقیقه | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) ضخامت یکنواخت در اطراف سوراخ سوکت نباید کمتر از مقدار متوسط باشد، ضخامت در مناطق جزئی می تواند حداقل باشد. یکی
2) با توجه به تحمل قطر خارجی لوله، قطر برخی از سوراخ های سوکت می تواند کمی بزرگتر از موارد ذکر شده در B16.11 باشد.
3) در صورتی که اندازه لوله های اتصال با اندازه های مشخص شده در این کاتالوگ مطابقت نداشته باشد، اندازه لوله های اتصال باید در مشخصات خرید درج شود.
4) هنگامی که اتصالات در حال کاهش هستند، اندازه سازه باید مانند اتصالات مستقیم باشد و BJD باید بر اساس انتهای کاهنده ماشینکاری شود.
5) اتصالات را می توان به عنوان اتصالات مخلوط SW و THRD نیز تولید کرد.
