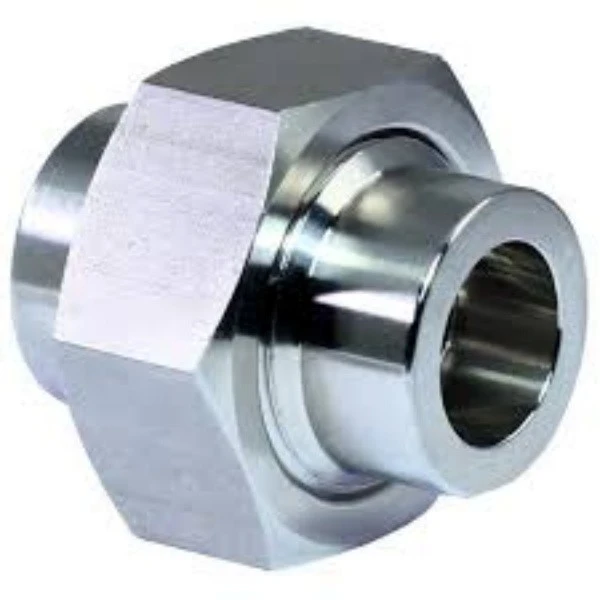

سوکت جوش اتحاد
ابعاد کوپلینگ اتصال جوش سوکت بر اساس استاندارد MSS SP{0}} طراحی و ساخته شده است، وزن آن سنگین تر است زیرا از سه قسمت انتهایی نر، مهره و انتهای فامیل تشکیل شده است. اتصال را می توان به عنوان اتصالات لوله جدا کرد و چیزهایی که از طریق اتصال متصل می شوند را می توان جدا کرد و جایگزین کرد.
محدوده اندازه اتصال جوش سوکت MSS SP 83 از 1/8 اینچ تا 3 اینچ است و درجه فشار در کلاس 3000 / 6000 پوند موجود است.
اتصالات جوش سوکت از خانواده اتصالات آهنگری فشار قوی هستند که فقط همراه با ANSI Pipe استفاده می شوند و در همان محدوده اندازه موجود هستند. با وجود اینکه شباهت هایی بین شکل دو جوش وجود دارد، اما همچنان جوش سوکتی با جوش فیله تفاوت دارد.
مواد جوش سوکت
| فولاد کربن | ASTM A105 / A105N |
| فولاد کربن با دمای پایین | ASTM A350 LF2 / LF3 |
| فولاد خط لوله | ASTM A694 F42 / F46 / F56 / F60 / F65 |
| فولاد آلیاژی | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| فولاد ضد زنگ | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904, F321 |
| فولاد ضد زنگ دوبلکس | ASTM A182 F51، F53، F44، F55 |
MSS SP 83 Socket Weld Union Coupling Dimensions
| DN | NPS | A | B | C | D | E | F | G | H | J | K | L | N |
| 6 | 1/8 | 21.8 | 10.9 | 3.2 | 6.1 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 8 | 1/4 | 21.8 | 14.3 | 3.3 | 8.5 | 20.7 | 3.2 | 3.2 | 16 | 1.2 | 9.7 | 41.4 | 51 |
| 10 | 3/8 | 25.9 |
17.7 |
3.5 | 11.8 | 23.8 | 3.4 | 3.4 | 14 | 1.4 | 9.7 | 46.0 | 56 |
| 15 | 1/2 | 31.2 | 21.9 | 4.1 | 15 | 23.8 | 3.7 | 3.7 | 14 | 1.5 | 9.7 | 49.0 | 59 |
| 20 | 3/4 | 37.1 | 27.3 | 4.3 | 20.2 | 28.6 | 4.1 | 4.1 | 11 | 1.7 | 12.7 | 56.9 | 66 |
| 25 | 1 | 45.5 | 34 | 5.0 | 25.9 | 30.2 | 4.6 | 4.4 | 11 | 1.9 | 12.7 | 62.0 | 79 |
| 32 | 11/4 | 54.9 | 42.8 | 5.3 | 34.3 | 36.6 | 5.3 | 5.2 | 10 | 2.1 | 12.7 | 71.1 | 94 |
| 40 | 11/2 | 61.5 | 48.9 | 5.5 | 40.1 | 38.1 | 5.8 | 5.6 | 10 | 2.3 | 12.7 | 76.5 | 112 |
| 50 | 2 | 75.2 | 61.2 | 6.0 | 51.7 | 41.4 | 6.6 | 6.4 | 10 | 2.7 | 15.7 | 86.1 | 132 |
| 65 | 21/2 | 91.7 | 73.9 | 7.7 | 61.2 | 56.9 | 7.5 | 7.1 | 8 | 3.1 | 15.7 | 102.4 | 150 |
| 80 | 3 | 109.2 | 89.9 | 8.3 | 76.4 | 58.7 | 8.3 |
8.0 |
8 | 3.5 | 15.7 | 109.0 | 176 |
1) ضخامت یکنواخت در اطراف سوراخ سوکت نباید کمتر از مقدار متوسط باشد، ضخامت در مناطق جزئی می تواند حداقل باشد. یکی
2) با توجه به تحمل قطر خارجی لوله، قطر برخی از سوراخ های سوکت می تواند کمی بزرگتر از موارد ذکر شده در B16.11 باشد.
3) در صورتی که اندازه لوله های اتصال با اندازه های مشخص شده در این کاتالوگ مطابقت نداشته باشد، اندازه لوله های اتصال باید در مشخصات خرید درج شود.
4) هنگامی که اتصالات در حال کاهش هستند، اندازه سازه باید مانند اتصالات مستقیم باشد و BJD باید بر اساس انتهای کاهنده ماشینکاری شود.
5) اتصالات را می توان به عنوان اتصالات مخلوط SW و THRD نیز تولید کرد.
