کاهنده عجیب و غریب

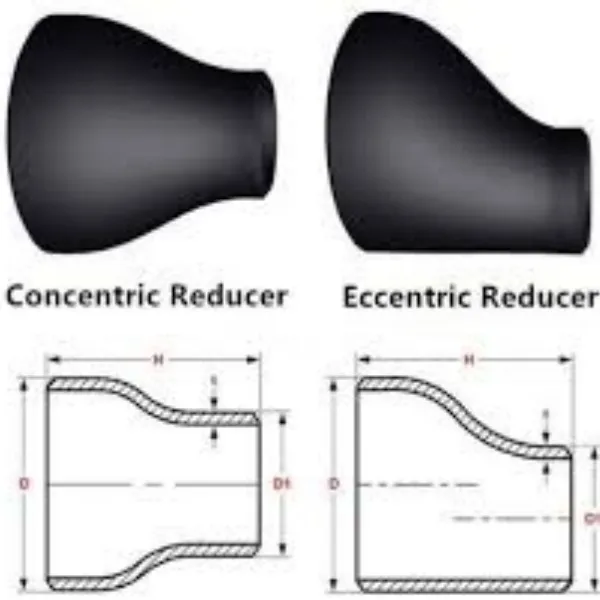

ASME B16.9 مشخصات استاندارد برای اتصالات جوش لب به لب است که کاهنده، زانویی و سه راهی هم مرکز و خارج از مرکز BW را پوشش می دهد. محدوده ابعاد از 3/4 اینچ تا 24 اینچ در نوع بدون درز است.
در مقایسه با اتصالات مخروطی شکل که قطر را بزرگ یا کاهش می دهد، در مورد خط مرکزی متقارن نیست. هر دوی آنها در فولاد کربن، فولاد آلیاژی، فولاد ضد زنگ موجود هستند و در سیستم خط لوله برای کاهش قطر از یک اندازه به اندازه بزرگتر یا کوچک استفاده می شوند.
اتصالات Buttwelding در یک سیستم لوله کشی برای تغییر جهت یا عملکرد رسانه، انشعاب، کاهش اندازه لوله یا اتصال تجهیزات کمکی استفاده می شود. آنها در انواع مختلفی مانند زانویی، سه راهی، کلاهک، کاهنده غیرعادی، انتهایی خرد و oelt موجود هستند که به صورت سرد و گرم بر اساس مشخصات ASTM A403 و ASTM A234 تولید می شوند.
اتصالات لوله فولادی ضد زنگ ASTM A403 WP304 و 316
مشخصات ASTM A403 شامل نمرات فولاد ضد زنگ معمولی WP304 و WP316 است که برای لوله کشی تحت فشار استفاده می شود. مشتریان باید هنگام خرید انواع اتصالات درجات مختلف، مانند کاهنده های غیرعادی، سه راهی و ضربدر جوشکاری، خم و زانویی لوله فولادی، نوع بدون درز یا جوش داده شده را نشان دهند.
اتصالات لوله فولادی کربنی و آلیاژی ASTM A234
این مشخصات اتصالات فولاد کربنی و آلیاژی فولاد کربنی ASTM A234 با ساختار بدون سیم و جوش داده شده را طبق استاندارد ASME B16.9 پوشش می دهد. این اتصالات کاهنده غیرعادی برای استفاده در لوله کشی فشار و در ساخت مخازن تحت فشار برای سرویس در دماهای متوسط و بالا می باشد.
BW Eccentric Reducer Fitting Specifcation
| محدوده اندازه | 3/4" - 60" / DN20 - 1500 |
| جدول ضخامت | SCH 10 - SCH 80, SCH 160, XXS |
| استاندارد آمریکا | ANSI / ASME B16.9 / MSS SP 43 |
| استاندارد ژاپن | JIS B2311/2312/2313 |
| استاندارد آلمان | DIN2605/2615/2616/2617 |
| استاندارد اروپا | EN10253 |
| فولاد کربن | Q235، 20#، 35#، 45#، 20G، ASTM A234 WPB/WPC |
| فولاد کربن با دمای پایین | Q345B، 16Mn، ASTM A420 WPL6 |
| فولاد خط لوله | ASTM A860 WPHY 42 / 46 / 56 / 60 / 65 |
| فولاد آلیاژی |
ASTM A234 WP11 / WP12 / WP 5 / WP9 / WP91 / WP92، 15CrMoG, 12Cr1MoVG, 12Cr5Mo, 1Cr5Mo, Cr9Mo, 10CrMo910, 12CrMo{11}} |
| فولاد ضد زنگ | ASTM A403 WP304/304L/304H, 316/316L, 310S, 317, 347, 904L |
ابعاد کاهنده غیرعادی ASME B16.9
| OD1 | OD2 | پایان به پایان |
| NPS | NPS | H |
| 3/4 | 3/8 - 1/2 | 38 |
| 1 | 1/2 - 3/4 | 51 |
| 1 1/4 | 1/2 - 1 | 51 |
| 1 1/2 | 1/2 - 1 1/4 | 64 |
| 2 | 3/4 - 1 1/2 | 76 |
| 2 1/2 | 1 - 2 | 89 |
| 3 | 1 1/4 - 2 1/2 | 102 |
| 4 | 2 - 3 1/2 | 102 |
| 5 | 2 - 4 | 127 |
| 6 | 2 1/2 - 5 | 140 |
| 8 | 3 1/2 - 6 | 152 |
| 10 | 4 - 8 | 178 |
| 12 | 5 - 10 | 203 |
| 14 | 6 - 12 | 330 |
| 16 | 6 - 14 | 356 |
| 18 | 8 - 16 | 381 |
| 20 | 10 - 18 | 508 |
| 22 | 12 - 20 | 508 |
| 24 | 12 - 22 | 508 |
| 26 | 12 - 24 | 610 |
| 28 | 14 - 26 | 610 |
| 30 | 14 - 28 | 610 |
| 32 | 20 - 30 | 610 |
| 34 | 22 - 32 | 610 |
| 36 | 22 - 34 | 610 |
| 38 | 24 - 36 | 610 |
| 40 | 28 - 38 | 610 |
| 42 | 28 - 40 | 610 |
| 44 | 32 - 42 | 610 |
| 46 | 34 - 44 | 711 |
| 48 | 36 - 46 | 711 |
| 52 | 40 - 48 | 711 |
| 56 | 40 - 52 | 711 |
| 60 | 44 - 56 | 711 |
یادداشت ها
1) علاوه بر استانداردهای فوق، استانداردهای GB/T 10752 SH 408 SH 3409 HG/T 21635 HG/T 21631 SY/T 0510 DL/T 695 EN 10253 و غیره نیز اعمال می شود.
2) برای کاهنده های متحدالمرکز و خارج از مرکز با سایزهای بزرگتر از جدول فوق، با توجه به اندازه های مورد توافق خریدار و سازنده و یا با توجه به سایز سازنده عرضه می شود.
